Šlifavimo staklės v2

Nesenai gaminome mini šlifavimo staklytes panaudojant kampinį šlifuoklį, jos idealios apdirbant smulkias detales, bet kartais reikia apdirbti didesnes detales, tad pradedame darbus. Visų pirma reikės kokio nors juostinio šlifuoklio, aš senokai turiu Bosh PBS 75 A, niekam nepatariu jų pirkti, Š iš didžiosios raidės, bet pasirinkimo nėra, kokios yra tokias ir naudosime.

Pirmiausia darome karkasą iš visokio metalo profilio atliekų.

Profilius prisukame keliais M6 varžtais.

Įsitikiname kad turime statų kampą.

Tas pats juostinis šlifuoklis Bosh PBS 75 A, tai žalias Bosh jis niekada ir nebuvo skirtas profesionaliam darbui, bet kad jis ir mėgėjiškam darbui netinka ! Vien ko vertas „topinis“ juostos reguliavimo mazgas, neįsivaizduoju ką rūkė konstruktoriai. Bet gera žolė matyt buvo …

Iš metalinio kampuočio gaminame detalę, ji skirta geriau įtvirtinti patį šlifuoklį prie karkaso.

Pritvirtiname prie šlifuoklio kelias varžtais. Gerai kad konstrukcijoje buvo numatytos tvirtinimo vietos.

Pritvirtiname juostinį šlifuoklį prie karkaso.

Dar viena metalinė detalė kurios pagalba tvirtinsime atraminį staliuką. Varžtas paliktas specialiai, jis reikalingas kampo koregavimui, tiesiog turimas metalinis kampuotis neturėjo stataus kampo …

Vaizdelis iš viršaus.

Vaizdelis iš apačios.

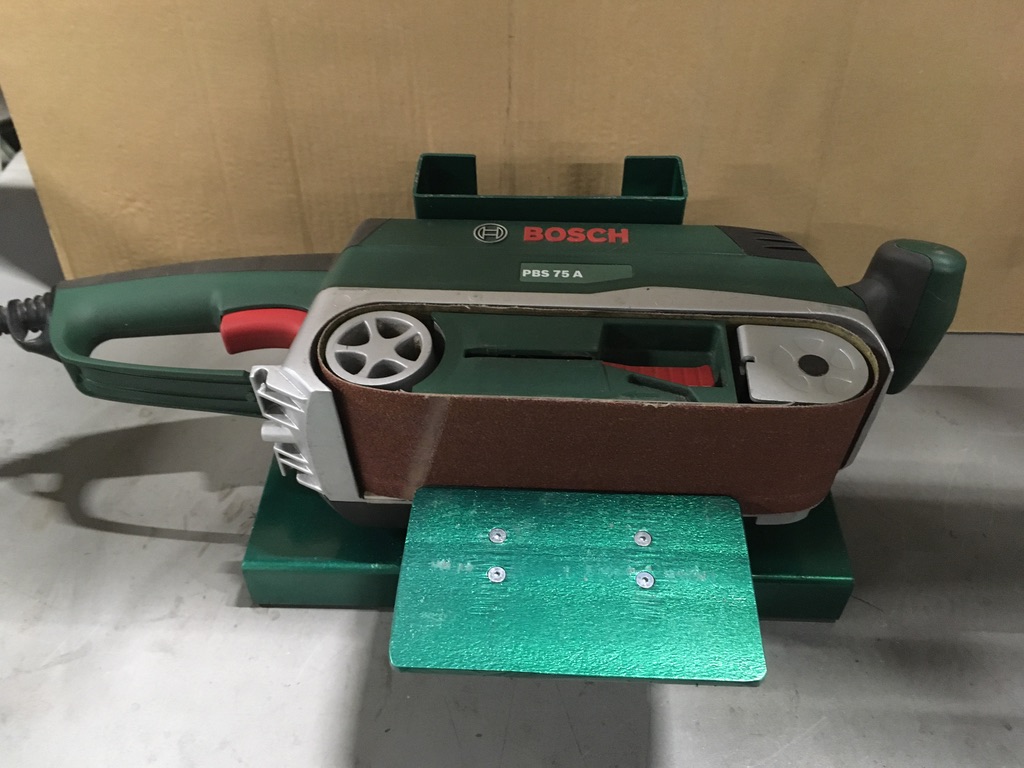

Galutinis rezultatas.
